CSU-W1 Sora 转盘式超高分辨率系统

Description



XY分辨率提升至120nm


利用增倍镜和微透镜，可以实现超出光学极限约1.4倍的改进，通过反卷积可以进一步提高至2倍分辨率。



Widefield                                                         SoRa                                                                  SoRa DCV

Comparison of widefield image, SoRa raw image with approximately 1.4x improvement, and deconvolved (DCV) SoRa image with approximately 2x improvement.



光学像素重构非常适合快速成像


无需特殊准备或计算，即可在任何样品上以光学方式获取超分辨率图像。这使得图像获取仅受样品的信噪比和探测器的曝光时间限制。使得视频速率或更快的超分辨率成像成为可能。

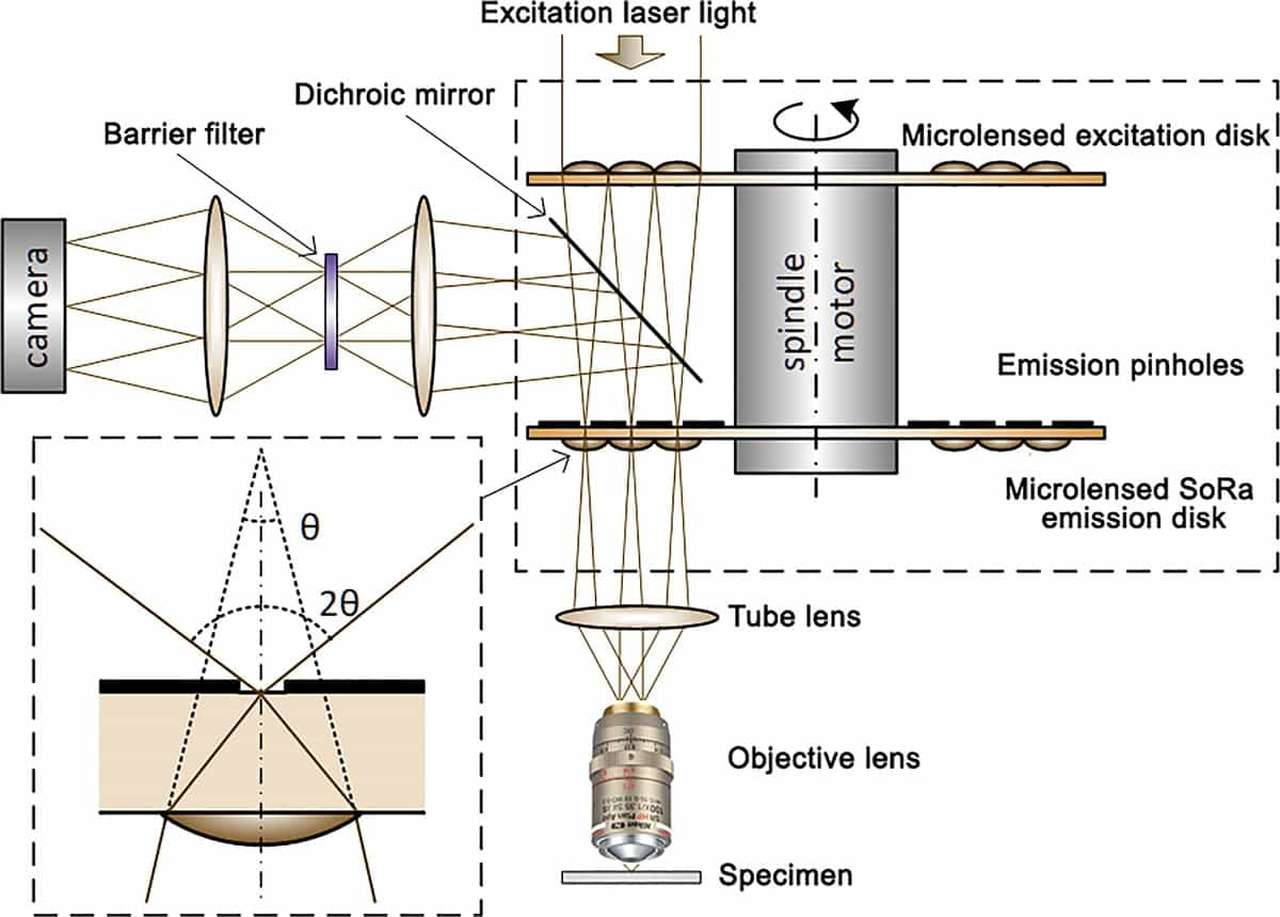

对发射针孔进行微透镜处理可以在正确的增倍镜下抵消因通过并非无限小的发射针孔而导致的轴向激发PSF和有效共聚焦的PSF（激发和发射的PSF的乘积）之间的不匹配。


通过微透镜，各个点到针孔上的发散角减小了2倍，模仿了无限小的理想针孔的效果，但不会影响信号亮度。



Reference: T.Azuma and T.Kei “Super-resolution spinning-disk confocal microscopy using optical photon reassignment” Opt.Express 23, 15003-15011 (2015).



Widefield

SD 50μm

SoRa

SoRa DCV

Comparison of widefield, spinning disk with 50μm pinholes, SoRa spinning disk raw, and SoRa spinning disk deconvolved images.

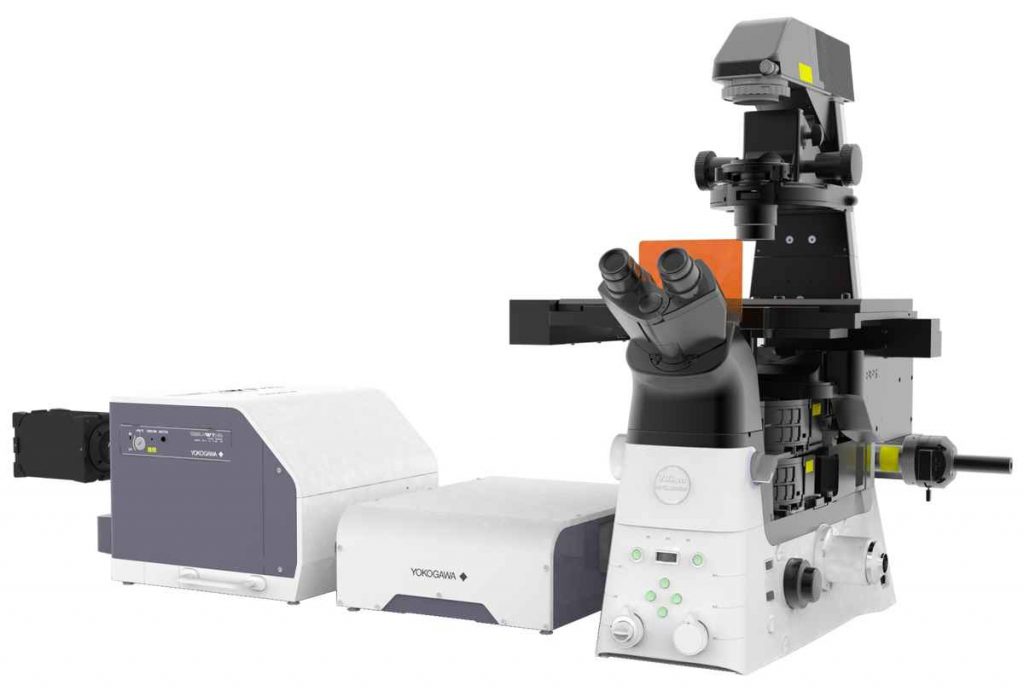

CSU-W1 Sora 是同时具备共聚焦和超分辨的设备


所有系统都包括两个可以通过软件控制轻松切换的转盘：一个具有光学切片功能的超分辨率转盘和一个标准共聚焦成像转盘。这意味着CSU-W1 SoRa是转盘式共聚焦系统，同时还是一个转盘共聚焦超高分辨率系统，在同一个包装中。



Confocal

SoRa DCV

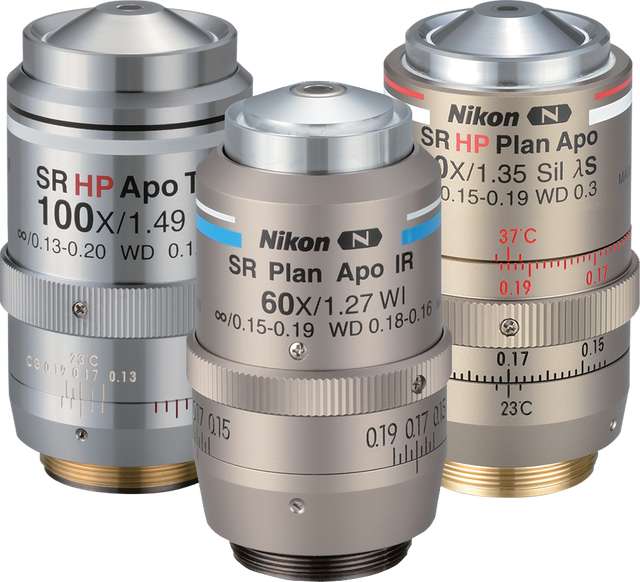

尼康的高性能物镜完美匹配CSU-W1 Sora


SoRa需要使用60倍或100倍物镜来优化分辨率，并采用2.8倍的100X中间增倍镜和4倍的60X中间增倍镜来提供最佳有效像素尺寸，以实现超分辨率和反卷积。


尼康多种类型的60X和100X长工作距离、高数值孔径和矫正调节环的物镜，完美匹配该套系统。


全自动电动校正环调节和自动补水装置是Nikon Ti2-E倒置成像平台上的可选组件。






灵活的配置方案


CSU-W1 Sora基于CSU-W1平台，因此可以选择配置单相机或双相机。也可以通过附加其他设备来适配多个相机。借助尼康Ti2-E倒置显微镜平台，可以通过LAPP模块化照明附件向该系统增加额外的成像和光处理设备，包括TIRF，DMD，以及光刺激扫描设备。
