开创性的FOV
Expand Your Vision
随着研究趋势向大规模、系统级发展，对更快的数据采集和更高的数据吞吐能力的需求不断增加。开发大幅面相机传感器及PC数据处理能力的提高有助于这种研究趋势。Ti2具有前所未有的25mm视野，提供了更高水平的扩展性，使研究人员能够真正最大限度的发挥大幅面相机传感器的性能和保证相机技术持续快速的发展以保证核心成像平台永不过时。
Neuron culture stained for microtubules (Alexa Fluor® 488), captured with CFI Plan Apochromat Lambda 60XC objective and DS-Qi2 camera. Conventional FOV (left) and new Ti2 FOV (right).
Photo courtesy of Josh Rappoport, Nikon Imaging Center, Northwestern Univ.;
Sample courtesy of S. Kemal, B. Wang, and R. Vassar, Northwestern Univ.
宽区域的明亮照明
大功率的LED为Ti2的大视野提供全域的明亮照明，确保高要求的应用（如高倍率DIC观察）的清晰、一致的结果。结合复眼镜片的设计，可以为定量的高速成像和大图缝合的无缝拼接，提供从边缘到边缘的均匀照明。
High-power LED illuminator Built-in fly-eye lens
专为大视野成像设计的紧凑型落射荧光照明器配备了石英复眼镜片，并在宽广的光谱范围内提供高透射效率，包括紫外线。具有硬镀膜涂层的大直径荧光滤光片提供具有高信噪比的大视野荧光图像。
Large FOV epi-fl illuminator Large diameter fluorescence filter cubes
大直径观察镜
观察光路的直径被扩大，以便在成像端口实现25mm的视场数。所产生的大FOV能够捕获常规光学器件两倍的面积，使得用户能够从大幅面的成像芯片获得最大的成像性能。
Enlarged tube lens Imaging port with large 25 field number

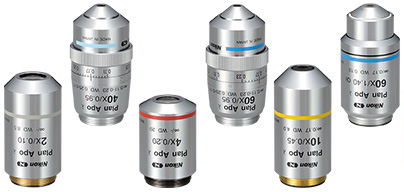

为大视野图像设计的物镜
具有优异的图像平场性的物镜能确保从边缘到边缘的高质量的图像。利用OFN25物镜的最大潜力可以显著的加速数据的收集。
为大容量数据采集设计的相机
DS-Qi2高灵敏度单色相机和DS-Ri2高速彩色相机配备了大尺寸36.0 x 23.9 mm，1625万像素的CMOS图像传感器，可以实现Ti2的25mm大视野的最大性能。
D-SLR camera technology optimized for microscopy
DS-Qi2 DS-Ri2
无与伦比的尼康光学
尼康的高精度CFI60无限远光学系统，专为研究人员应对各种高度复杂的观察方法而设计，具有出色的光学性能和可靠性。
切趾相差
尼康独创的切趾相差物镜与选择性振幅滤片，大大增加了对比度并减少拖尾光晕，已提供高清晰度图像的更多细节。

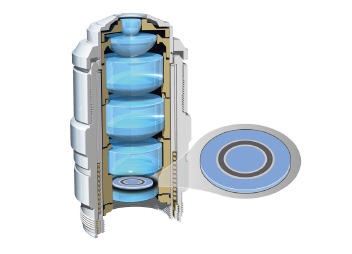

Apodizedphase plate is incorporated in APC objectives
BSC-1 cells captured with CFI S Plan Fluor ELWD ADM 40XC objective

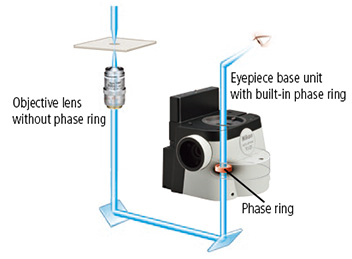

外部相差模块(Ti2-E)
电动外部相差系统使用户能够结合荧光成像和相差观察，而无需使用相差专用物镜，从而不会影响荧光的传输。例如，非常高N.A.值的液浸物镜都可以用于相差观察成像。使用这种外部相差系统，用户可以轻松地将相差观察与其他成像方式相结合，包括弱荧光成像，如全内反射和光镊应用等。
Epi-fluorescence and external phase contrast images:
PTK-1 cells labeled with GFP-alpha-tubulin captured with CFI Apochromat TIRF 100XC Oil objective.
Photo courtesy of Alexey Khodjakov, Ph.D Research Scientist VI / Professor, Wadsworth Center

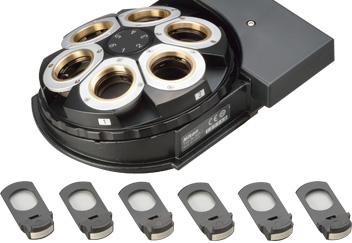

DIC (微分干涉差)
尼康备受推崇的DIC光学系统在整个放大倍率范围内，提供了一致的高分辨率和图像细节和相差观察。为每个物镜单独定制的DIC棱镜，为每个样品提供高质量的DIC图像。
DIC and epi-fluorescence images:
25mm FOV image of neurons (DAPI, Alexa Fluor® 488, Rhodamine-Phalloidin), captured with CFI Plan Apochromat Lambda 60XC objective and DS-Qi2 camera
Photo courtesy of Josh Rappoport, Nikon Imaging Center, Northwestern Univ.;
Sample courtesy of S. Kemal, B. Wang, and R. Vassar, Northwestern Univ.
NAMC尼康高级调制相差(霍夫曼)
这是兼容塑料培养皿，针对类似卵母细胞等未染色的无色透明的样品的高对比度成像技术。NAMC提供具有阴影投射外观的伪三维图像，每个样品都可以轻松调整对比度的方向。

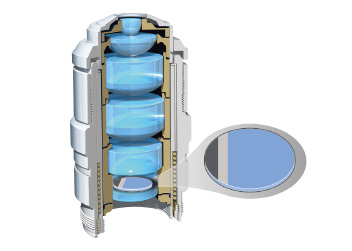

NAMC objective lenses contain rotatable modulators
NAMC image:
Mouse embryos, captured with CFI S Plan Fluor ELWD NAMC 20XC objective

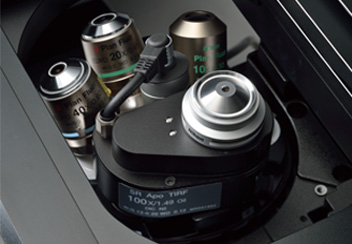

自动矫正环调整筒(Ti2-E)
标本厚度、盖玻片厚度、标本折射率分布及温度上的变化都可能导致球差和图像扭曲。最高质量的物镜经常配置调节环来补偿这些变化。而校正环的准确调节是获取高分辨率和高对比度图像的关键。这款全新的自动校正环通过采用谐波驱动和自动校正算法，帮助用户每次都能轻易地调到最佳位置，进而发挥出物镜的最佳性能。

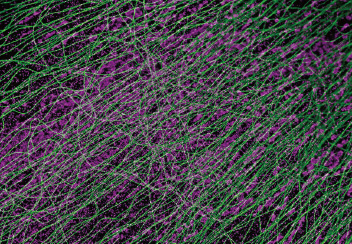

Super-resolution image (DNA PAINT):
CV-1 cells expressing α -tubulin (green) and TOMM-20 (magenta) captured with CFI Apochromat TIRF 100XC Oil objective.
落射荧光

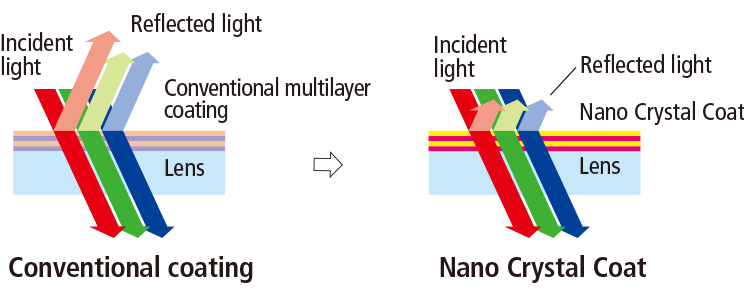

λ系列物镜采用了尼康获得专利的纳米水晶镀膜技术（Nano Crystal Coat），使得它是高要求、弱信号、多通道荧光成像的理想选择。因为这些应用都要求系统在很宽的波长范围内保持高的传输效率和像差校准。新的荧光滤块的荧光透过率更高，并且有诸如噪声消除（Noise Terminator）这样的杂散光消除技术。配合这样的荧光滤块，λ系列物镜已经证明其在弱荧光观察领域的能力，包括单分子成像和基于冷光的应用。
Luminescence image:
HeLa cells expressing BRET-based calcium indicator protein, Nano-lantern (Ca2+).
Sample courtesy of Prof. Takeharu Nagai, The Institute of Scientific and Industrial Research, Osaka University
完美对焦
即使是温度的最轻微变化和成像环境的最轻微振动， 也可能大大影响焦面稳定性。Ti2采用静态和动态措施消除焦面偏移，从而在长时实验中能够真实呈现纳观和微观景象。
The Nikon Perfect Focus System

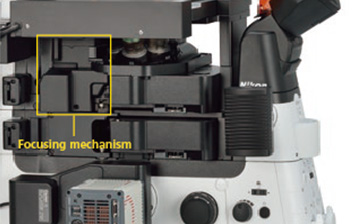

机械再设计，实现超高稳定性（Ti2-E）
为提高对焦稳定性，电动Z轴和完美对焦系统（PFS）的自动调焦结构经过彻底的重新设计。全新的Z轴调焦结构尺寸更小，并且紧邻物镜转盘，以最大程度地减少振动。即使在扩展（双层光路）配置中，它也紧邻物镜转盘，确保在所有应用中均具有出色的稳定性。

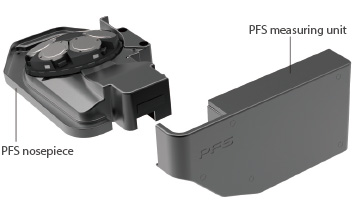

完美对焦系统（PFS）的检测器部分已经从物镜转盘分离，以减少物镜转盘上的机械负载。这种全新的设计还能最大程度减少热传递，有助于创造更加稳定的成像环境。因此，电动Z 轴电机的耗电量也有所降低。这些机械上的重新设计赋予成像平台极高的稳定性，使其非常适合单分子成像和超高分辨率应用。

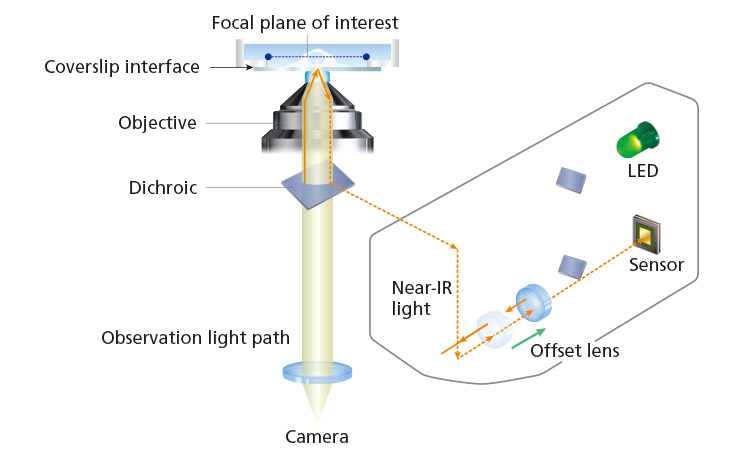

采用PFS 的新一代自动调焦结构：堪称完美（Ti2-E）
PFS 实时检测并跟踪参考面的位置（例如使用浸液物镜时的盖玻片表面），从而保持焦面。独特的光学补偿技术允许用户在参考面的任意相对位置保持焦面。用户可以直接对焦所需平面，然后启用PFS。PFS通过内置线性编码器和高速反馈机制自动工作，并保持焦面，即使在长时、复杂的成像任务中亦能提供高度可靠的图像。

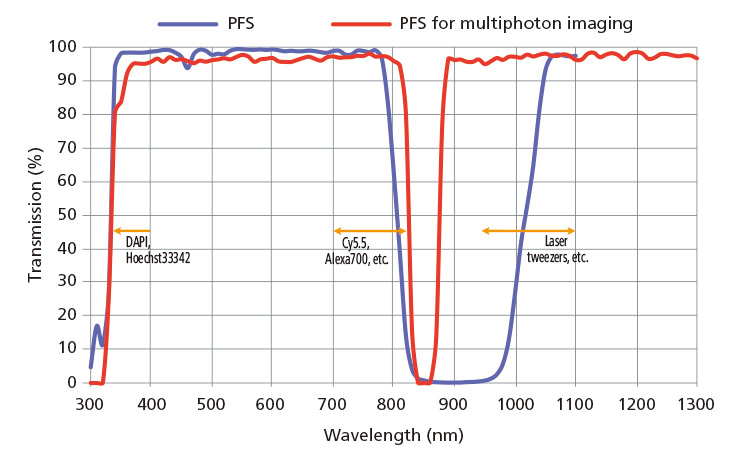

PFS兼容各种应用，从塑料培养皿的常规实验到单分子成像和多光子成像均可适用。它还兼容各种波长，从紫外线到红外线，这意味着它能够用于多光子和光镊应用。

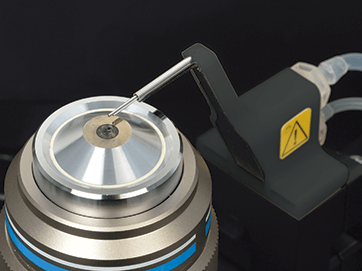

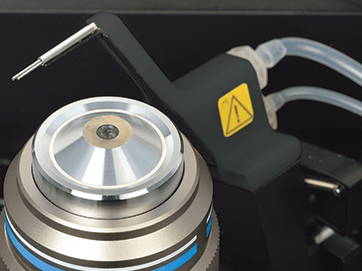

水浸分配器 (Ti2-E)
通过使用新的水浸分配器，可以提高PFS与水浸物镜一同进行长时间成像的效能。水浸分配器自动将适量的纯水释放至物镜的顶端，防止水浸液在实验的过程中变干或溢出。它兼容所有类型的水浸物镜，有助于在长时间内，稳定地提供高分辨率、高对比度和相差矫正的时间序列成像。
Dual micro nozzle geometry automatically keeps the proper amount of water on the tip of water immersion objectives.
兼容物镜
- CFI Apochromat LWD Lambda S 20XC WI
- CFI Apochromat Lambda S 40XC WI
- CFI Apochromat LWD Lambda S 40XC WI
- CFI Plan Apochromat VC 60XC WI
- CFI Plan Apochromat IR 60XC WI
- CFI SR Plan Apochromat IR 60XC WI
- CFI SR Plan Apochromat IR 60XAC WI
辅助向导
不再需要记住复杂的显微镜校准和操作步骤。Ti2可以整合来自传感器的数据，引导您完成这些步骤，避免人为操作失误， 使研究人员能够将精力集中到数据上。
持续显示显微镜状态（Ti2-E/A）
一系列内置传感器检测并传递显微镜各个组件的工作状态信息。当您使用计算机获取图像时，所有状态信息将记录在元数据中，确保您能够轻松调出采集条件和/或检查设置错误。 此外，内置相机允许用户查看后焦平面，便于校准相差环和DIC的消光十字。它还为TIRF等应用提供了一种安全的激光器校准方法。
Shift Your Perspective
显微镜状态既可以通过平板查看，也可以通过显微镜前面板的状态指示灯查看。这使得暗室中的状态检查也成为可能。

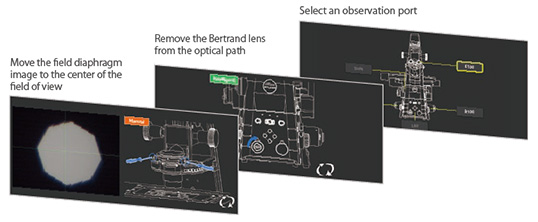

操作步骤向导（Ti2-E/A）
Ti2的辅助向导功能为显微镜操作提供互动式逐步引导。该功能可在平板或电脑上查看，并且融合了来自内置传感器和内部相机的实时数据。辅助向导可以帮助用户完成实验设置和故障排除。
自动检测错误（Ti2-E/A）
通过检查模式（Check Mode），用户可以在平板或电脑上轻松确认所选观察方法的所有相应的显微镜组件是否到位。当所选观察方式未能实现时，这种检查模式可以减少排除故障所需要的时间和精力。该功能对多用户使用的环境尤其有用，因为每位用户都可能改变显微镜设置。用户也可以预先编程自定义检查程序。
Ti2控制: 专用于智能手机和平板电脑
可以实现Ti2-E的设置和控制，以及Ti2-A的设置、状态显示和操作指导。
下载
Ti2的控制软件可从 App Store® 及 Google Play™ 下载。
下载软件到 iPhone®, iPad®或 Android™等设备，有关兼容设备的信息，请参阅下面的“运行要求”部分。
运行要求
iOS设备: 设备需运行 iOS 10.3 或更高版本的设备 (iPhone 7 或更高，iPad Air 2 或更高)
Android™ 设备: 设备需运行Android 5.1或更高版本
- Apple®, App Store®, Apple 图标, iPhone® and iPad® 是Apple Inc.在美国和其他国家/地区的注册商标。
- iOS商标在思科的许可下在美国和其他国家/地区使用。
- iPhone商标是根据Aiphone Co. Ltd.的许可使用的。
- Android™ 和 Google Play™ 是Google Inc.的注册商标。
直观的操作
Ti2经过彻底的重新设计——从总体机身结构到每个按钮和切换的选择与布局都焕然一新——带来了极致的用户体验。这些控件即使在暗室也能被轻松使用（大多数实验都是在暗室中进行）。Ti2提供一个直观和轻松的用户界面， 确保研究人员能够专注于数据而不是显微镜操作和控制。

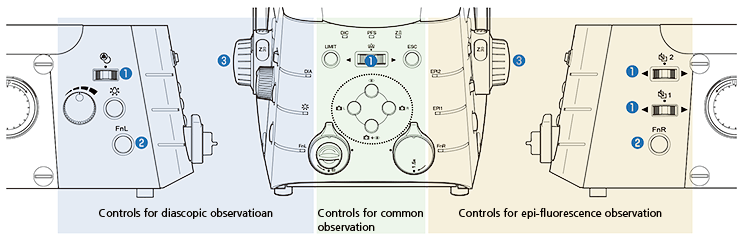

针对显微镜控制精心设计的布局（Ti2-E/A）
所有按钮和切换的布局均以其控制的照明类型为基础。用于控制透射观察的按钮位于显微镜的左侧，而用于控制落射荧光观察的按钮位于右侧。用于控制常规操作的按钮在前面板上。这种分区方式便于记忆， 在暗室内操作显微镜时尤其实用。
- ①往复式切换（Ti2-E）
显微镜设计中集成了往复式切换，用以控制荧光滤块转盘和物镜转盘等装置。这些切换仿真手动转动上述装置的感觉，实现直观控制。这些往复式切换中还可融合其他功能，确保单个切换可以操作多个相关装置。例如，荧光滤块转盘的往复式切换不仅可以转动转盘，而且在用户按压切换时还可以开关荧光光闸。此外，还可以对这些切换编程，以操作发射滤片转盘和外部相差单元。
- ②可编程的功能按钮（Ti2-E/A）
快捷键的设计能够方便用户对功能进行自定义设置。用户可以从超过100个功能中做出选择，包括对快门等电动装置的控制，甚至是通过用于触发式采集的I/O端口至外部设备的单一输出。还可以为这些按钮指定模式功能，这样就可以通过保存各个电动装置随时切换观察方式。
- ③调焦旋钮（Ti2-E）
调焦加速按钮和完美对焦系统（PFS）启用按钮在调焦旋钮旁边。根据不同的形状，可以非常容易地通过触摸识别不同功能的按键。调焦速度根据当前使用的物镜自动调节。这使得用户可以在不同物镜下得到各自理想的调焦速度，使得显微镜操作非常轻松。

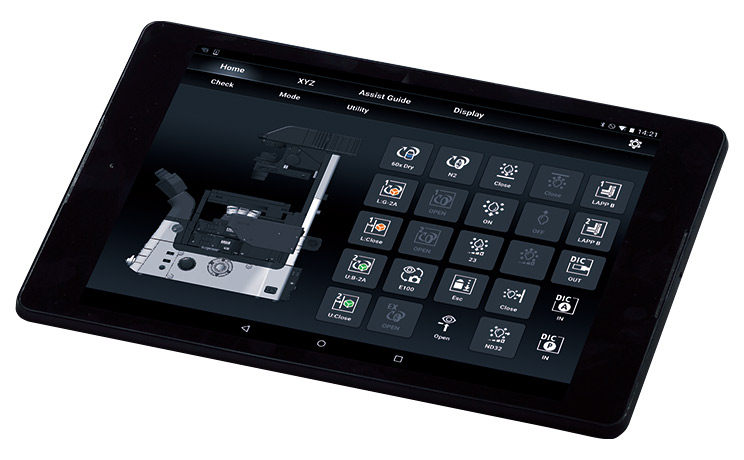

使用控制杆和平板进行直观控制（Ti2-E）

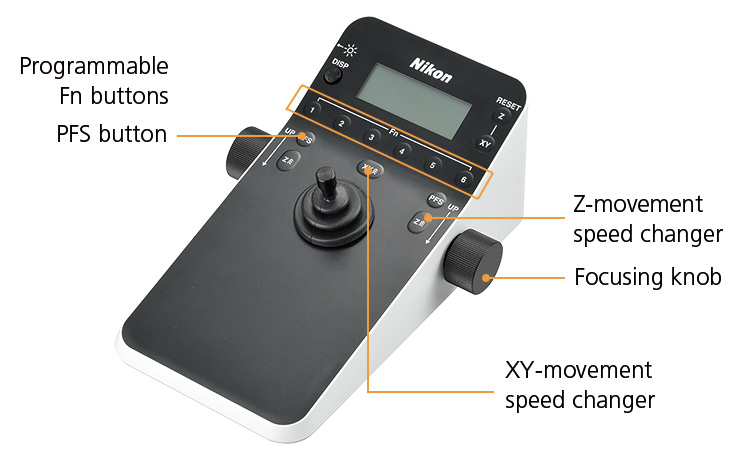

Ti2控制杆不仅能够控制载物台移动，而且能够控制显微镜的大多数电动功能，包括完美对焦系统（PFS）的激活状态。它可以显示XYZ坐标和显微镜组件的状态，极大的方便用户进行远程操控。用户也可以从通过无线局域网与显微镜相连的平板控制Ti2的电动功能，实现对显微镜全方位的可视化操作体验。
