实现比常规光学显微镜提高10倍的分辨率，可进行分子水平的研究
随机光学重构显微镜（STORM）通过结合在复合荧光显微镜样品中荧光团内的精确单独定位信息重建超高分辨率的荧光图像。N-STORM利用尼康强大的Ti2-E倒置显微镜，并采用三维（xyz）高精度、多色定位和重建技术，实现超分辨率成像，达到传统光学显微镜分辨率的十倍（高达20nm）。这种强大的技术实现了纳米级分子相互作用的可视化，打开了科学理解的新世界。
Description
十倍的分辨率提升，横向分辨率可达20nm
N-STORM利用视野中存在的数千个单独的荧光团的高精度定位信息，产生令人惊叹的“超分辨率”图像，呈现比常规光学显微镜高出10倍的空间分辨率。
Human cervical cancer cells (HeLa S3) labeled with Alexa Fluor® 647 (NUP153) and ATTO 488 (TPR)
Photos courtesy of: Dr. Michael W. Davidson, National High Magnetic Field Laboratory, Florida State University
轴向分辨率提升十倍达50nm
除了横向超分辨率，N-STORM还采用专有的方法，在常规光学显微镜上实现了轴向分辨率的十倍增强，并有效提供了纳米级的3D信息。
3D堆叠功能允许捕获不同Z位置的多个3D STORM图像并合并到一个图像中以创建更厚的STORM图像。
3维空间渲染图像
投影图像

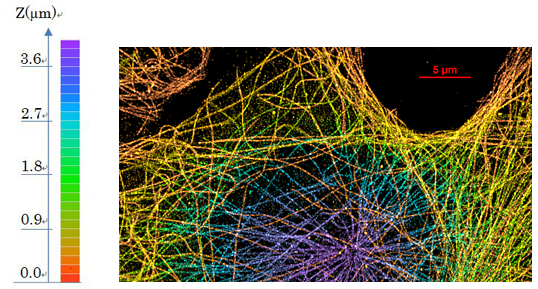

3D-Stack STORM image of tubulin of BSC-1 cell labeled with Alexa Fluor® 647 with image depth of 4µm.
纳米级动态超分辨率成像
由于新开发的针对sCMOS相机优化的光学和照明系统，图像采集速度已经显着提高，从几分钟到几秒钟，单次拍摄速度可以比以前快10倍。 由于这种改进，现在可以以比常规光学显微镜高10倍的分辨率获得活体标本的动态图像采集。
*使用高速模式（20μm×20μm成像面积）
速度：350fps，30分钟延时成像，间隔1分钟
多色成像能力
多色超分辨率成像可以使用激活因子-表达因子对进行顺序激活成像和无活化剂标记用于连续激活成像。这种灵活性允许用户轻松获得关于分子水平上多种蛋白质的定位和相互作用特性的重要表达。
Dual color STORM image of microtubule (Alexa Fluor® 405-Alexa Fluor® 647) and mitochondria (Cy3-Alexa Fluor® 647) in a mammalian cell.
Objective: CFI Plan Apochromat VC 100X Oil (NA 1.40)
高分辨率、高密度成像
新开发的照明放大镜，激光激发效率的提高和图像采集率的提高，成功提高了每单位面积分子的密度，提供了更高分子数的更清晰的图像。

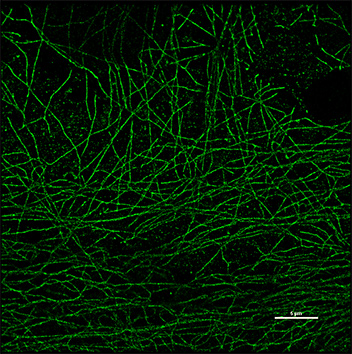

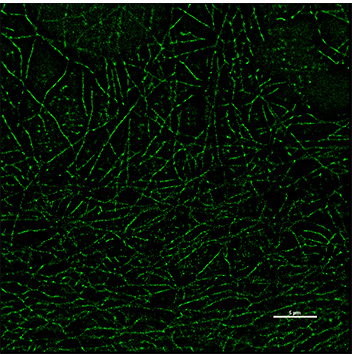

Left: Improved image quality, Right: Before improvement
Scale bar: 5µm
Super-resolution image quality is significantly improved in the same imaging time.
Sample: Tubulin of BSC-1 cell labeled with Alexa Fluor® 647, acquisition time: 20 seconds
大的图像采集面积
成像系统中的中间变焦镜头已经为广泛的视野而新开发和优化。
宽视角模式在80μm×80μm下实现，其是比以前宽4倍的成像区域。

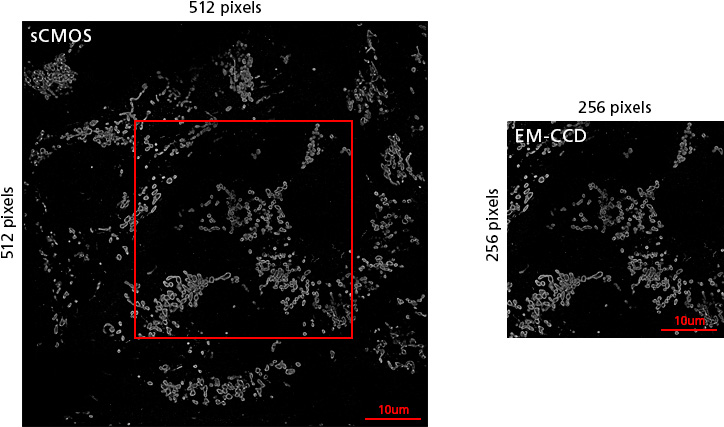

Left: 4 times wider imaging area, 80 µm x 80 µm (wide-view mode)
Right: Imaging area of conventional model, 40 µm x 40 µm
Sample: Mitochondria TOM20 conjugated with Alexa Fluor® 647
简单的成像方法的切换

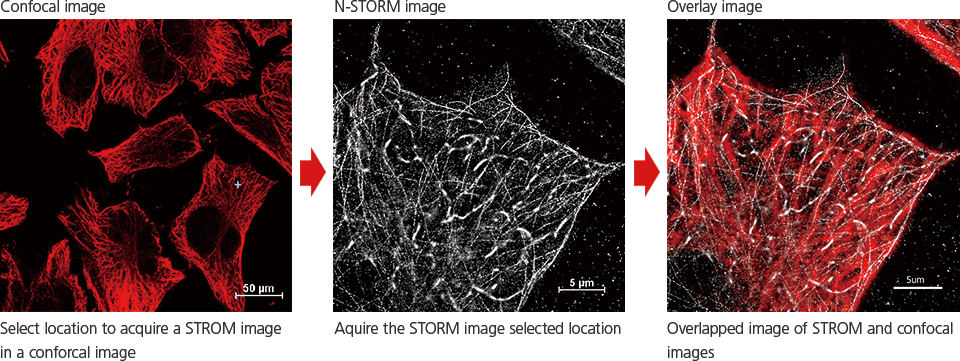

N-STORM可以同时配置一个共聚焦显微镜系统，如A1+，可以方便地在共聚焦成像和超分辨率成像之间切换。通过简单地切换成像方法，可以从低放大倍率/大的FOV共聚焦图像中选择所需的位置，并以超高分辨率捕获。
为N-STORM设计的物镜
硅胶浸渍物镜
硅胶浸渍物镜采用高粘度硅油浸渍液体，其折射率与活细胞的折射率密切相近。它允许在长时间，延时成像期间捕获高分辨率，多色3D图像直到细胞的顶端。 通过宽波长范围确保卓越的色差校正和高透射率。
CFI SR HP Plan Apochromat Lambda S 100XC Sil
Acquired using the CFI SR HP Plan Apochromat Lambda S 100XC Sil (approx. 6.5 μm depth)
Acquired using the CFI SR HP Apochromat TIRF 100XC Oil (approx. 6.5 μm depth)
SR HP 系列物镜
SR HP系列物镜与用于诱导荧光团的快速光切换所需的超高功率激光器兼容。它们提供改进的轴向色差校正，以实现3D多色STORM成像的定位和图像对准的最高水平精度。

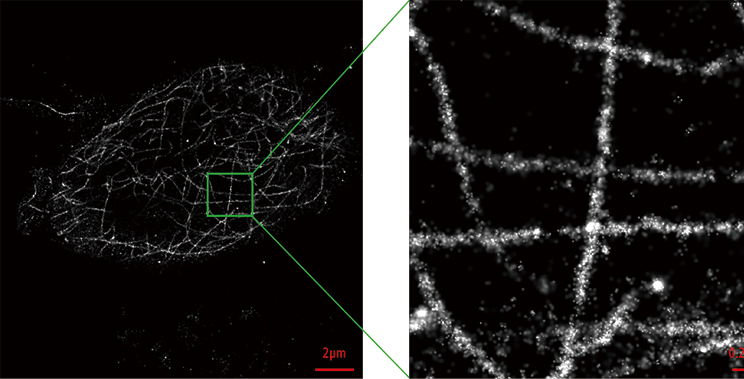

左：CFI SR HP Apochromat TIRF 100XC Oil
右：CFI HP Plan Apochromat VC 100X Oil
