个人超分辨率显微镜，提供与N-SIM相同的高分辨率
N-SIM E是一种流线型，经济实惠的超分辨率系统，可提供常规光学显微镜分辨率的两倍。结合N-SIM E和共聚焦显微镜，您可以灵活地选择共焦图像中的位置，并可轻松切换到超分辨率查看，从而获得更多细节。 进入纳米逆转开创了生命科学这一新前沿的可能性。
Description
将传统光学显微镜的分辨率提高一倍
N-SIM E采用尼康创新的“结构化照明显微镜”技术。 通过将这种强大的技术与尼康着名的CFI Apochromat TIRF 100XC Oil目标（NA 1.49）配对，N-SIM E几乎将传统光学显微镜的空间分辨率（约115 nm *）提高了一倍，并能够细化细胞内结构和互动功能。
*该值是测量在3D-SIM模式下用488nm激光激发的100nm珠的FWHM。 在TIRF-SIM模式下，使用用488nm激光激发的40nm珠粒可实现86nm。
N-SIM image (3D-SIM)
Conventional widefield image
Microtubules in B16 melanoma cell labeled with YFP
Objective: CFI Apochromat TIRF 100XC Oil (NA 1.49)
Image capturing speed: approximately 1.8 sec/frame (movie)
Reconstruction method: Slice
Photographed with the cooperation of: Dr. Yasushi Okada, Laboratory for Cell Polarity Regulation, Quantitative Biology Center, RIKEN
N-SIM image (3D-SIM)
Conventional widefield image
Endoplasmic reticulum (ER) in living HeLa cell labeled with GFP
Objective: CFI Apochromat TIRF 100XC Oil (NA 1.49)
Image capturing speed: approximately 1.5 sec/frame (movie)
Reconstruction method: Slice
Photographed with the cooperation of: Dr. Ikuo Wada, Institute of Biomedical Sciences, Fukushima Medical University School of Medicine
快速1秒/帧时间分辨率，用于超分辨率成像
N-SIM E为结构化照明技术提供快速成像性能，时间分辨率约为1秒/帧，这对于活细胞成像是非常有用的。
获取更大的视野
可以获得具有66μm正方形的视野的超分辨率图像，比常规成像区域大四倍。 扩大的成像区域大大提高了从更大视野受益的应用/样本的吞吐量，例如神经元，减少获得必要数据所需的时间和精力。
Reconstructed image size: 1024 x 1024 pixels (33 μm x 33 μm with a 100X objective)
Reconstructed image size: 2048 x 2048 pixels (66 μm x 66 μm with a 100X objective)

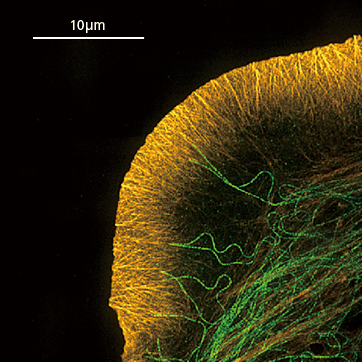

Growth cone of NG108 cell labelled with TRITC-phalloidin (F-actin, orange) and Alexa Fluor® 488 (microtubules, green)
Sample courtesy of: Dr. Shizuha Ishiyama and Dr. Kaoru Katoh, The National Institute of Advanced Industrial Science and Technology (AIST)
具有3D-SIM模式的轴向超高分辨率成像
有两种重建方法可用。 切片重建允许在活细胞样本中以300nm分辨率进行光学切片的轴向超分辨率成像。 可选的堆叠重建可以对切片重建的对比度较高的图像进行成像。
N-SIM image (3D-SIM)
Conventional widefield image

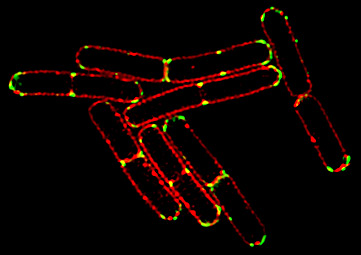

Bacillus subtilis bacterium stained with membrane dye Nile Red (red), and expressing the cell division protein DivIVA fused to GFP (green).
The superior resolution of N-SIM system allows for accurate localization of the protein during division.
Reconstruction method: Slice
Photos courtesy of: Drs. Henrik Strahl and Leendert Hamoen, Centre for Bacterial Cell Biology, Newcastle University

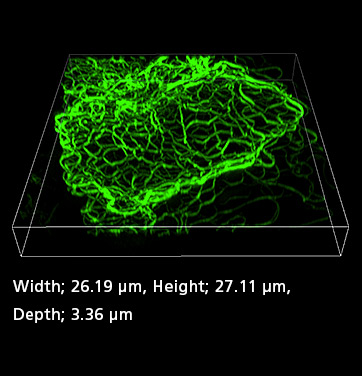

3D-SIM (Volume view)
3D-SIM (Maximum projection)
Mouse keratinocyte labeled with an antibody against keratin intermediate filaments and stained with an Alexa Fluor® 488 conjugated second antibody.
Reconstruction method: Stack
Photos courtesy of: Dr. Reinhard Windoffer, RWTH Aachen University
简易的成像方法切换
可以使用共焦显微镜系统（如A1+ 或 C2+）同时配置N-SIM E，并且可以在超分辨率成像和共聚焦成像之间轻松切换成像方法。

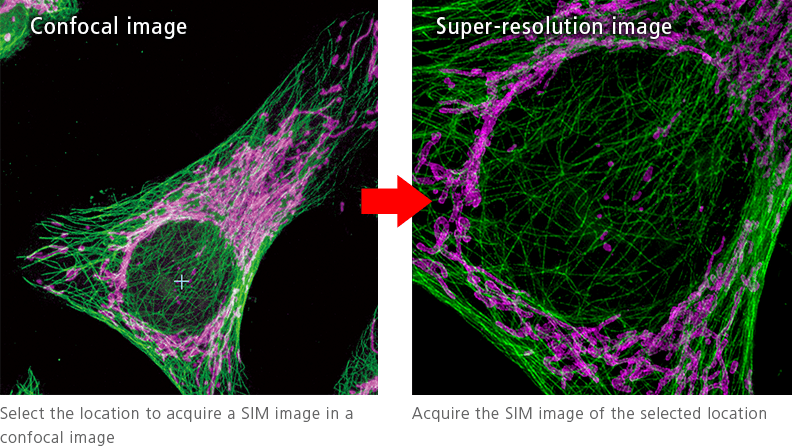

可以在共焦图像中指定SIM图像的期望位置并以超分辨率获取。
3色多激光超分辨能力
用于N-SIM E的紧凑型LU-N3-SIM激光单元安装了三种最常用的波长激光器（488/561/640），可实现多种颜色的超高分辨率成像。 它能够在分子水平上研究多种感兴趣的蛋白质的动态相互作用。
超分辨率显微镜的物镜
硅胶浸渍物镜
硅胶浸渍物镜采用高粘度硅油浸渍液体，其折射率与活细胞的折射率密切相关。 它允许在长期，延时成像期间捕获高分辨率，多色3D图像直到细胞的顶端。 通过宽波长范围确保卓越的色差校正和高透射率。
CFI SR HP Plan Apochromat Lambda S 100XC Sil
浸渍物镜
使用波前像差测量的镜头矫正和探测为超分辨率显微镜提供了超级光学性能的SR镜头，将不对称像差的出现降至最低水平。
SR HP物镜提供高耐用性，可实现高功率激光激发和最小轴向色差，并且在超分辨率成像中表现出优异的性能，无需在N-SIM和N-STORM系统之间切换物镜。
Left:CFI SR HP Apochromat TIRF 100XC Oil; Right:CFI SR Plan Apochromat IR 60XC WI
干镜头
干镜头现在与N-SIM以及共焦显微镜兼容，因此无需切换镜头就可以使用共聚焦成像和超分辨率成像。 低倍率和宽视场干透镜可以在样品组织的周围进行高分辨率观察。
*干目标支持2D-SIM和3D-SIM（切片重建）
Left:CFI Plan Apochromat Lambda 60XC; Right:CFI Plan Apochromat Lambda 40XC
