揭示完整生命体深部全景信息

尼康多光子共聚焦显微镜再次进化，清晰展现活体样品深部精细结构。AX R MP配备2K分辨率高速共振扫描，单次扫描即可以出色的时空分辨率获取宽视野动态信息。极大扩展的样品空间，兼容各类生物样品，样品的各种体态及搭配各类活体成像设备都将变得无比轻松。

Description

AX R MP是一款将大视野和高速高分辨率扫描，将双光子和单光子共聚焦成像集于一身的显微镜。

大视野	共振及检流计扫描：FOV 22 mm
高速	共振扫描：720 fps（2048 x 16像素）
高分辨率	共振扫描：2K x 2K，检流计扫描：8K x 8K
高灵敏度	使用新型探测器及电路提高信噪比
高灵活性	两种类型的机身支架和旋转倾斜单物镜转换器

面向更广泛的研究领域

主要特性

高速大视野拍摄

AX R MP无论共振扫描还是检流计扫描都具有22 mm视野，任意放大倍率下都可捕获更多数据。十分有利于大样品高速及大视野时间序列成像。

大视野高倍率成像

AX R MP的大视野能让成像好处多多：

同一颗物镜，每帧图像中可见更多样品，可收集更多数据
当使用更高分辨率/放大倍率的物镜时，能在保持相同视野的前提下观察到更多细节。这些都意味着能为您节省时间成本，尤其是在高画质大图拼接时。

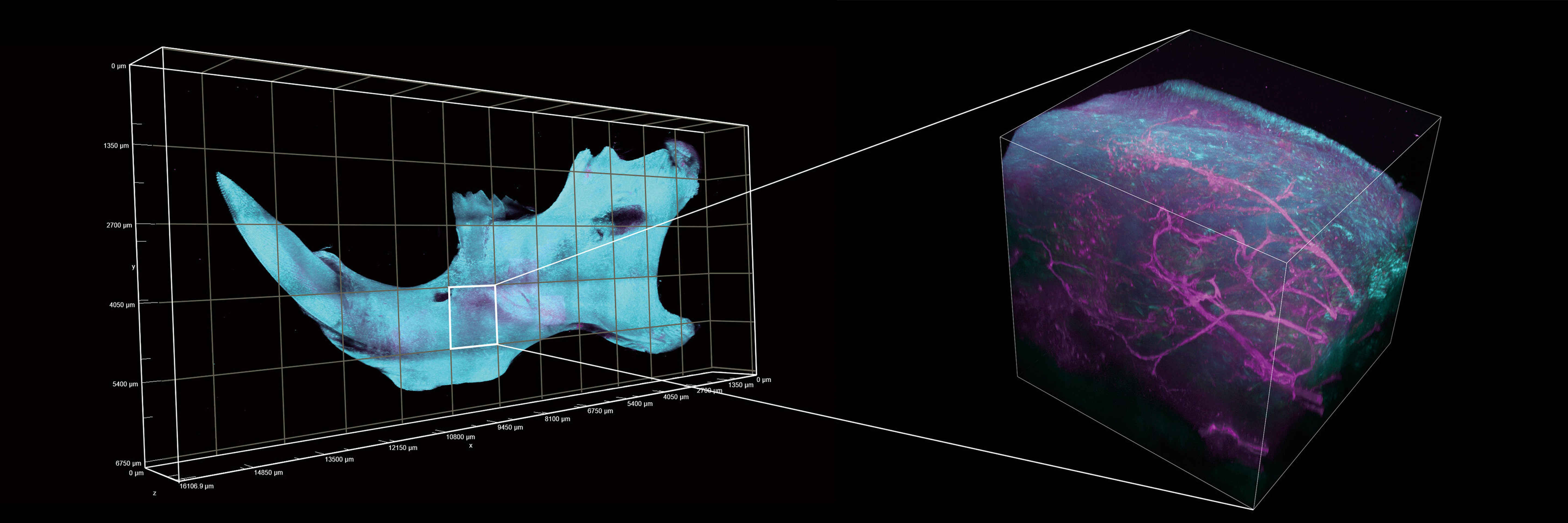

大样品的图像拼接
鼠颚的SHG图像，血管：Alexa Fluor 488
通过在 6.7 x 16.2mm 的区域内获得 12 x 5 视野拼接图像并执行 Z-stack成像获得清晰的图像。
图像由SunJin Lab Co.的Lin Daniel博士提供
物镜：CFI Plan Apochromat Lambda D 10

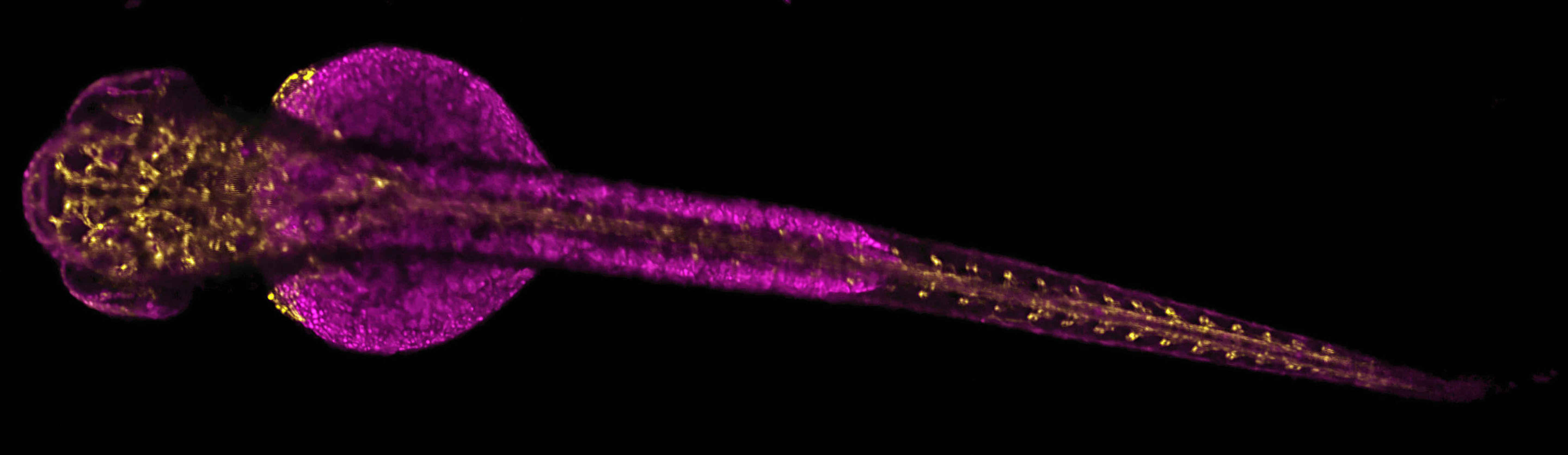

斑马鱼胚胎血管（0:10）
在用GFP和RFP标记的胚胎斑马鱼中获取的700 µm厚Z stack中血管的三维分布视频。
物镜：CFI75 Apochromat LWD 20XC W
照片来源：匹兹堡大学公共卫生研究生院人类遗传学系的Erika Dreikorn和Beth Roman博士

高速扫描，可靠动态成像

AX R MP的共振扫描可在22mm视野下实现高速成像，与检流计成像相比，可大大缩短拍摄时间。这也意味着光照时间更短，样品受光毒性的影响更小。通过设置ROI，甚至能达到720fps（2048 x 16像素）的超快成像速度。

斑马鱼胚胎，血管：GFP，血细胞：RFP (0:10)
高分辨率下识别单个血细胞，并对血流进行28fps（2048 x 546像素）高速成像
图像由匹茨堡大学公共卫生研究生学院人类遗传学系Erika Dreikorn和Beth Roman博士提供
物镜： CFI75 Apochromat LWD 20XC W

深层结构高亮、高清成像

高达2K x 2K的多光子共振扫描能对样品中的深层区域进行高分辨率成像。使用高灵敏度探测器可抑制信号损失进而高效捕捉来自深层区域的荧光。

高分辨率深层活体成像

AX R MP允许用户灵活选用共振扫描或检流计扫描进行高速或高分辨率成像。检流计扫描能获得8192 x 8192像素的高分辨率图像，可满足任意放大倍率下Nyquist采样。高速共振扫描支持高达2048 x 2048的高分辨率成像。两种扫描模式都能以精微的细节展示深层区域的形态变化。

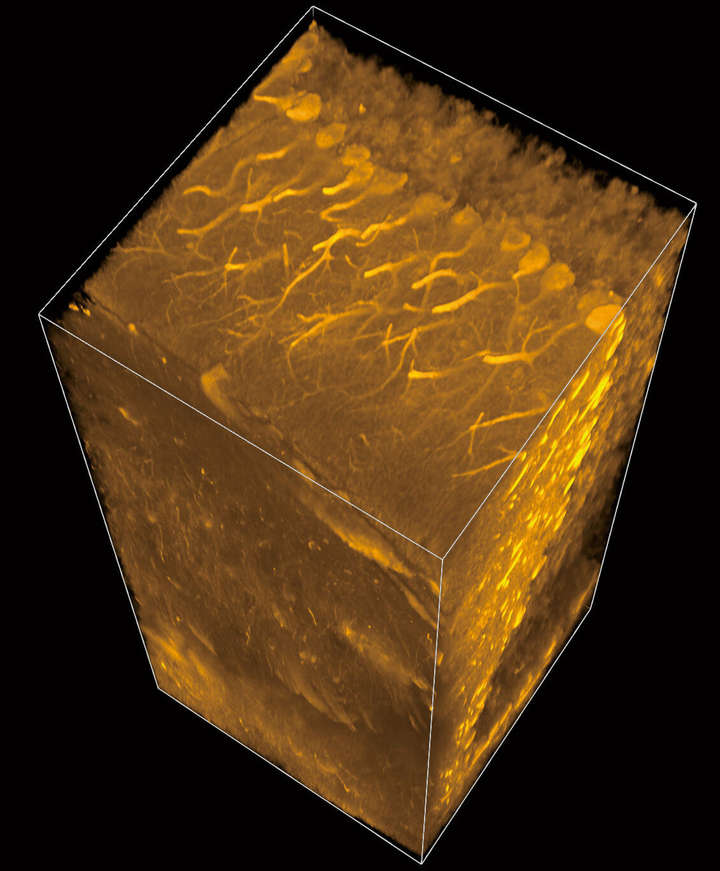

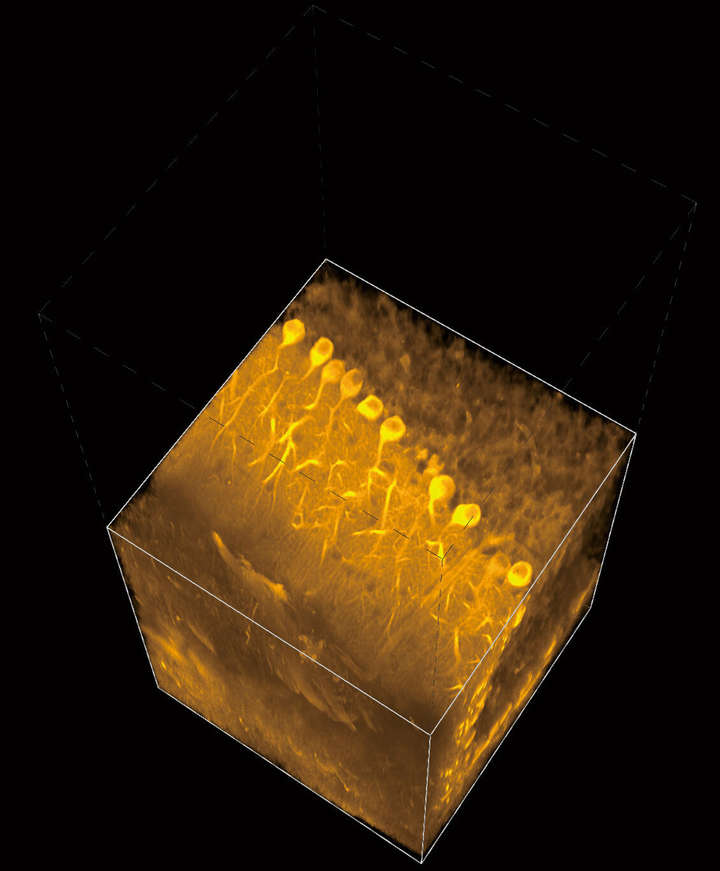

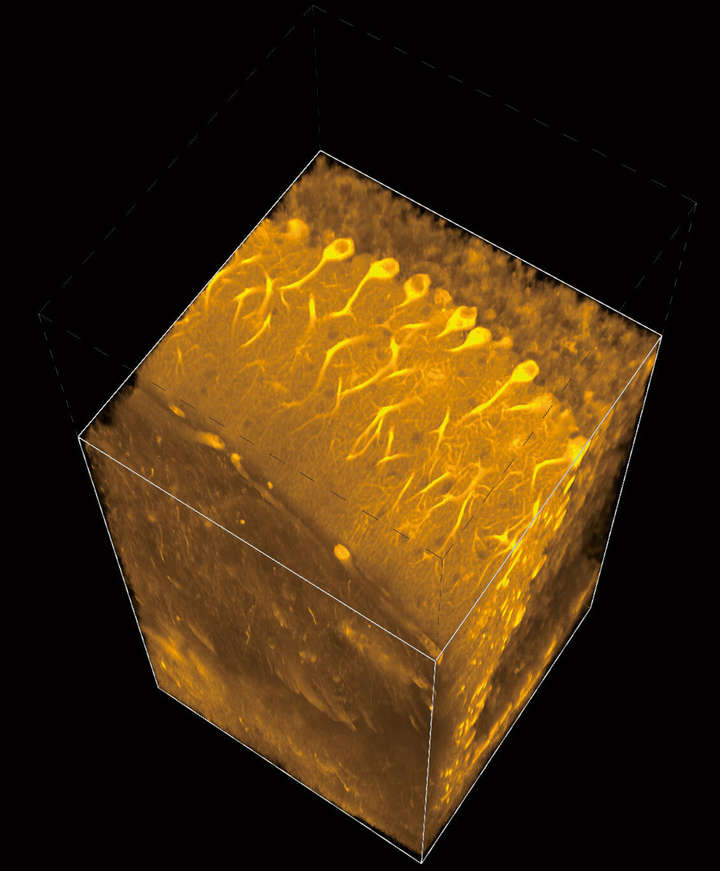

鼠脑的最大亮度投影（MIP）图像，浦肯野细胞：GFP (0:04)
采用2K共振扫描模式920 nm波长激发的Z-stack成像。能看到深处高信噪比的单个神经细胞。
图像由法国南特食品科学与工程学院（Oniris）PAnTher UMR703 INRAE的Laurence Dubreil博士、Julien Pichon博士和Marie-Anne Colle教授提供
物镜：CFI75 Apochromat LWD 20XC W

0 μm

-150 μm

-300 μm

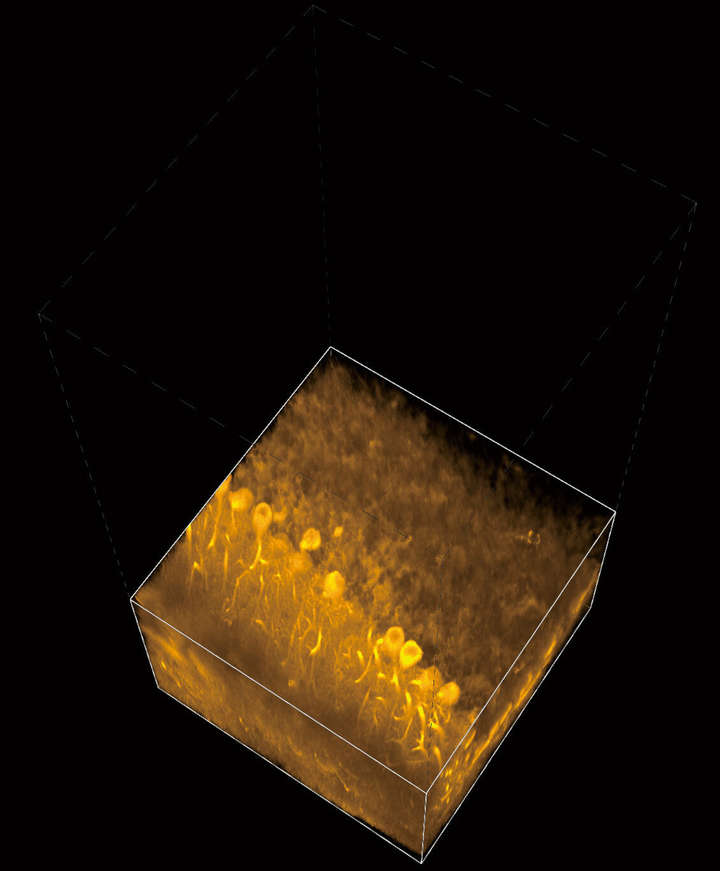

-450 μm

高灵敏度深层信号探测

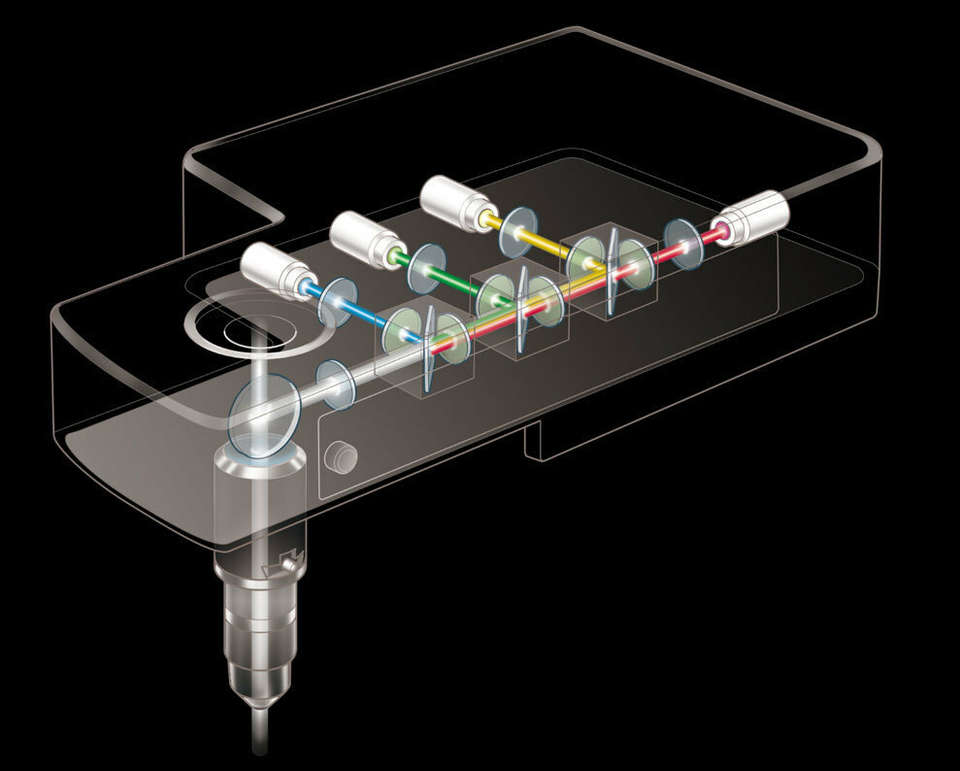

AX R MP的非退扫探测器（NDD）在各配置中皆贴近物镜后焦平面，可最大程度地收集荧光信号。根据观察的荧光波长，在标准配置中可灵活选择2至4个多碱PMT或GaAsP PMT。

可替换DM/IR截止滤光片套件

宽大空间适配各类样品搭配

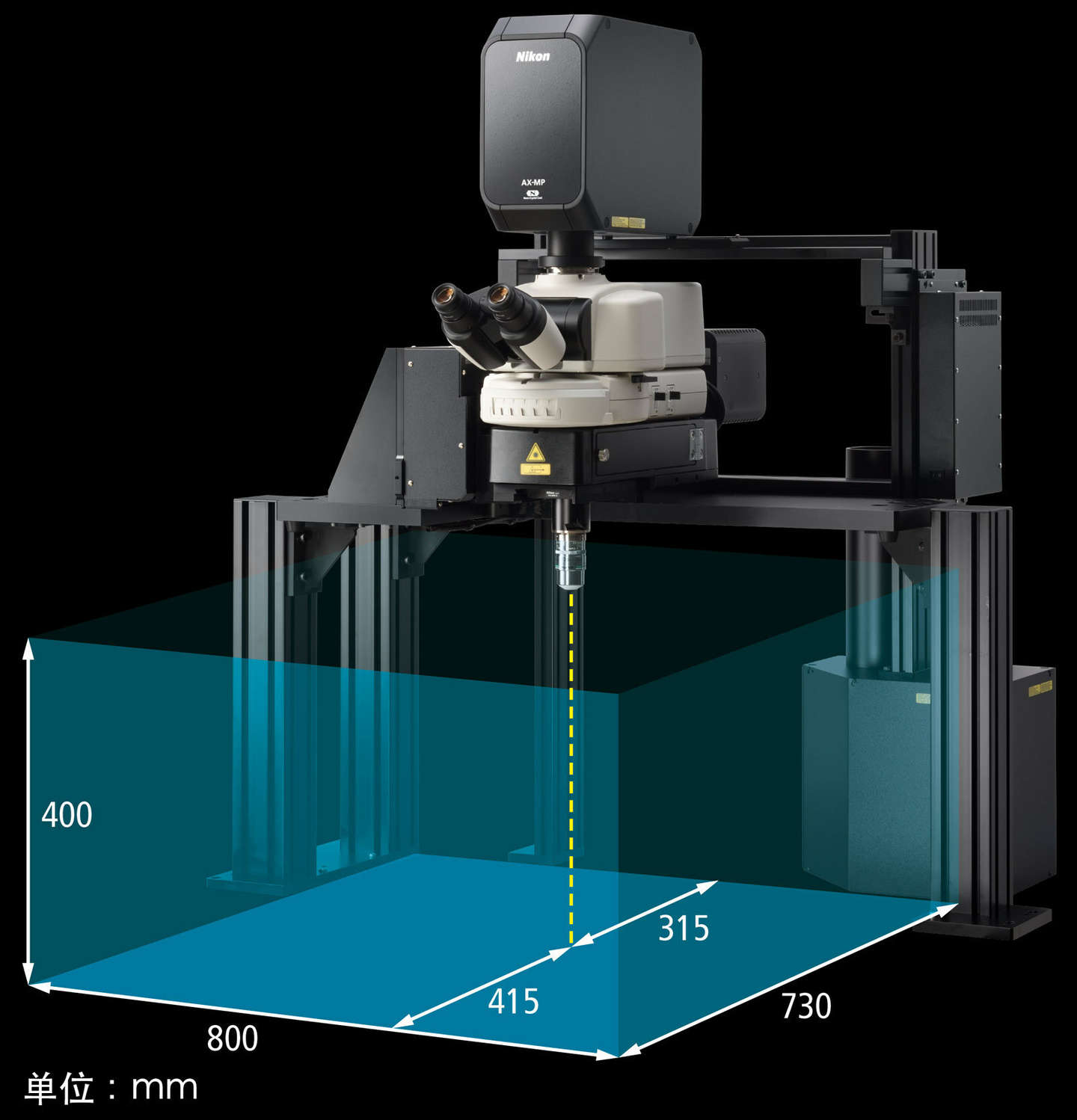

AX R MP专用电动正置显微镜物镜下方空间高度达40cm。可选两种电动显微镜机身支架，其无需改造即可在样品周围提供足够的自由空间，既提高了样品摆放的灵活性，亦便于用户操作。

此外，物镜角度亦可调节，进一步提高了使用灵活性，也可使观察的样品更方便的处于舒适姿态。

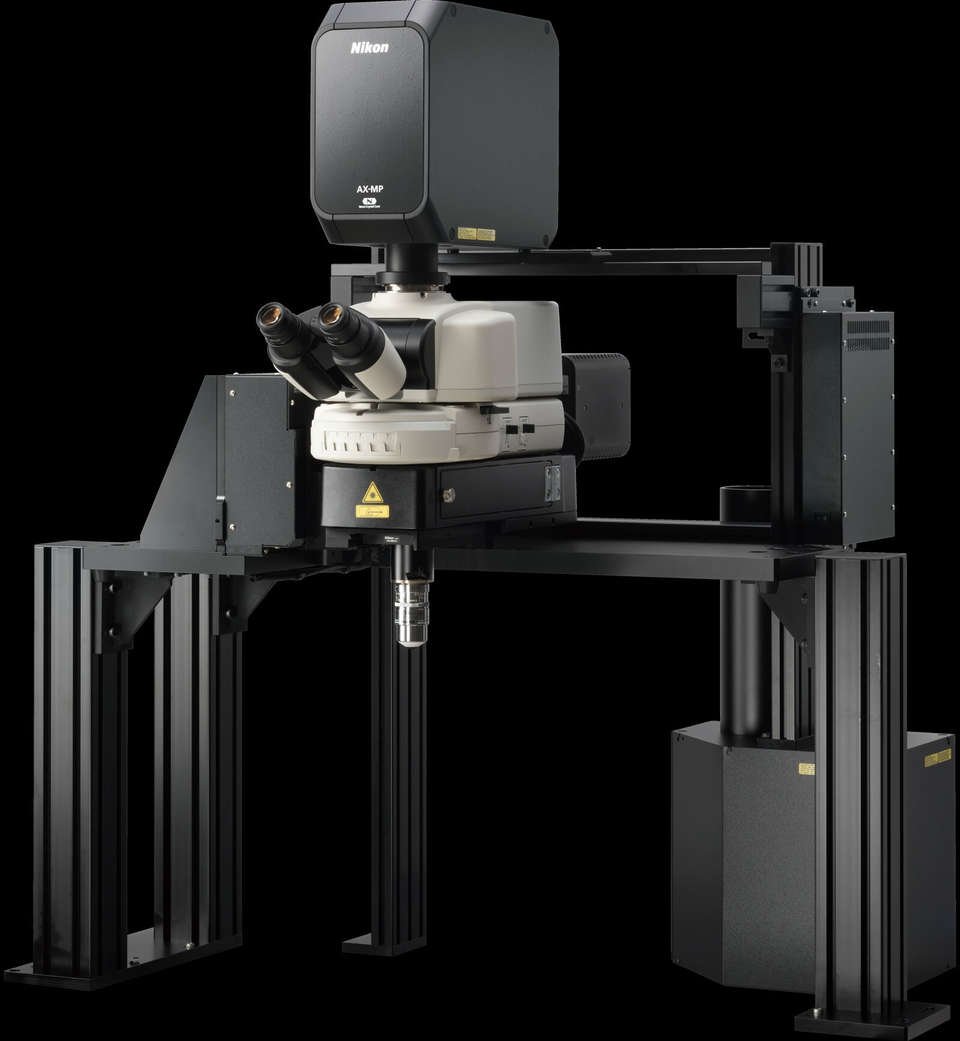

门式机身支架
前后大空间设计

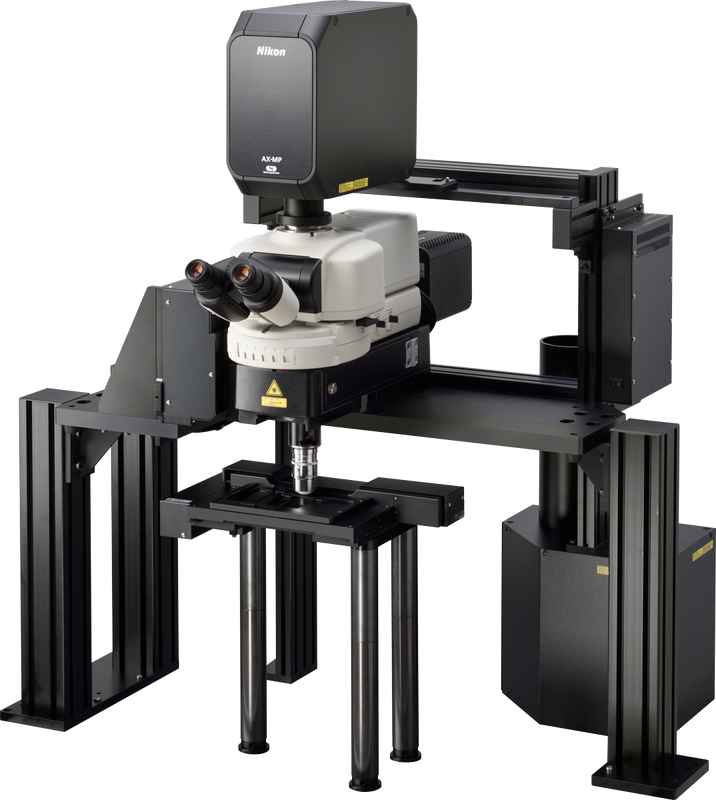

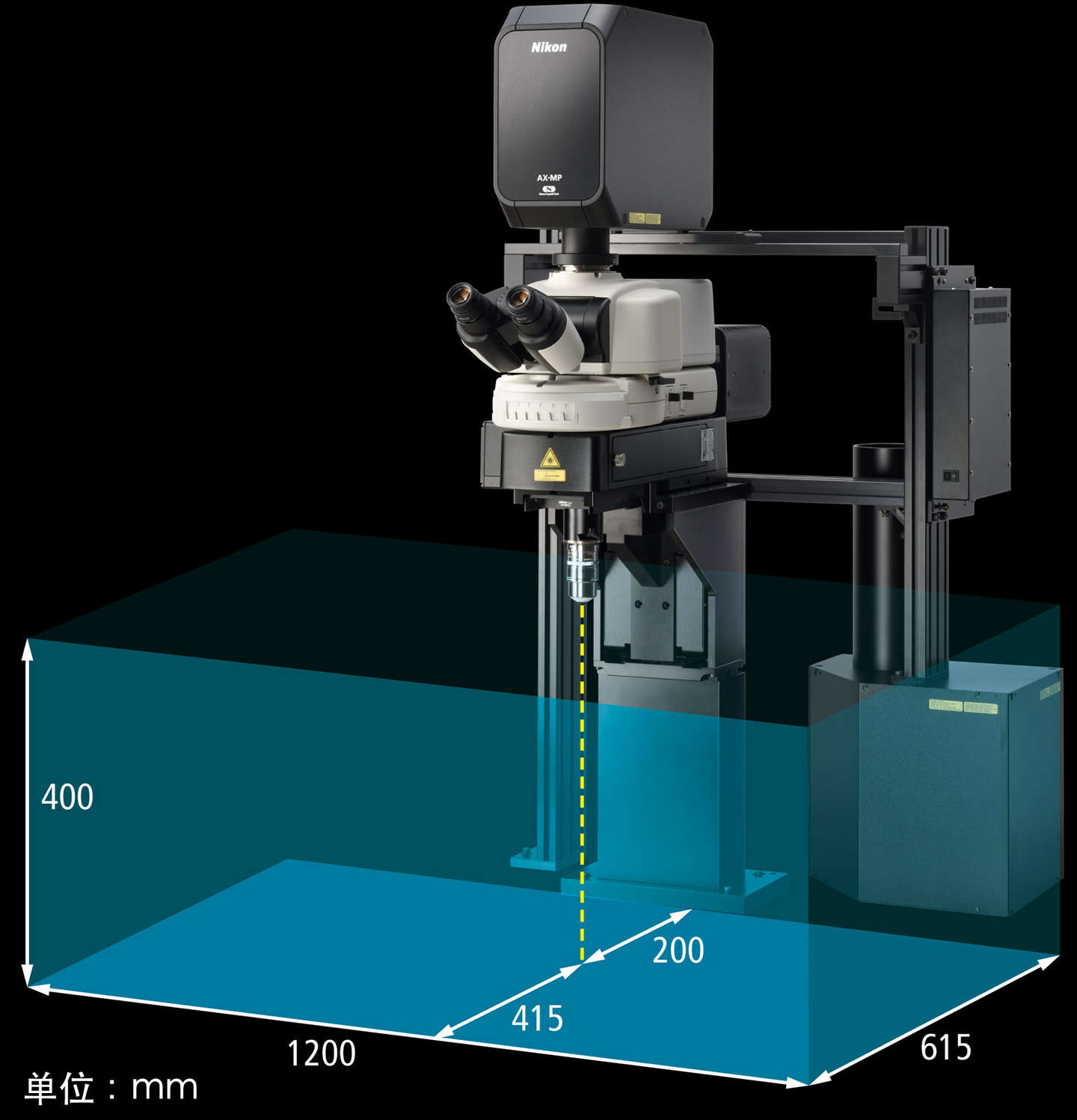

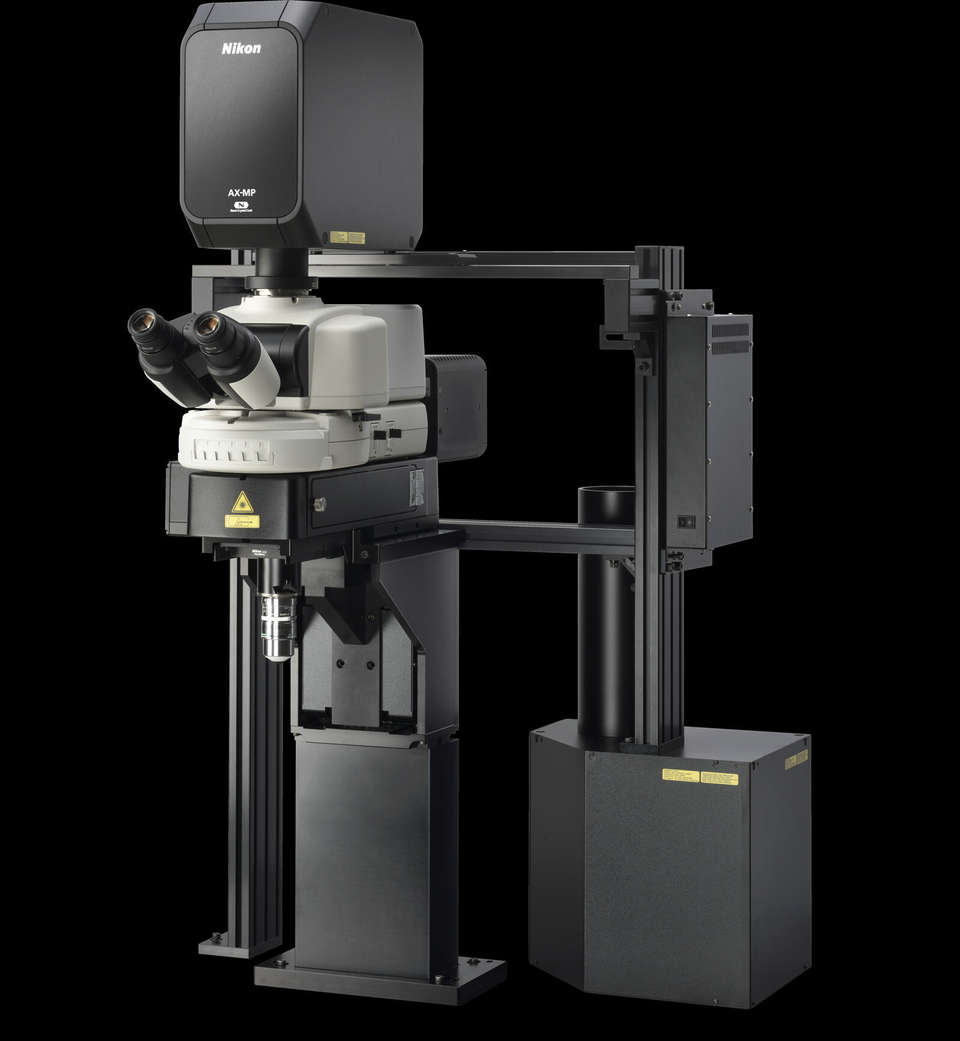

立柱式机身支架
左右大空间设计

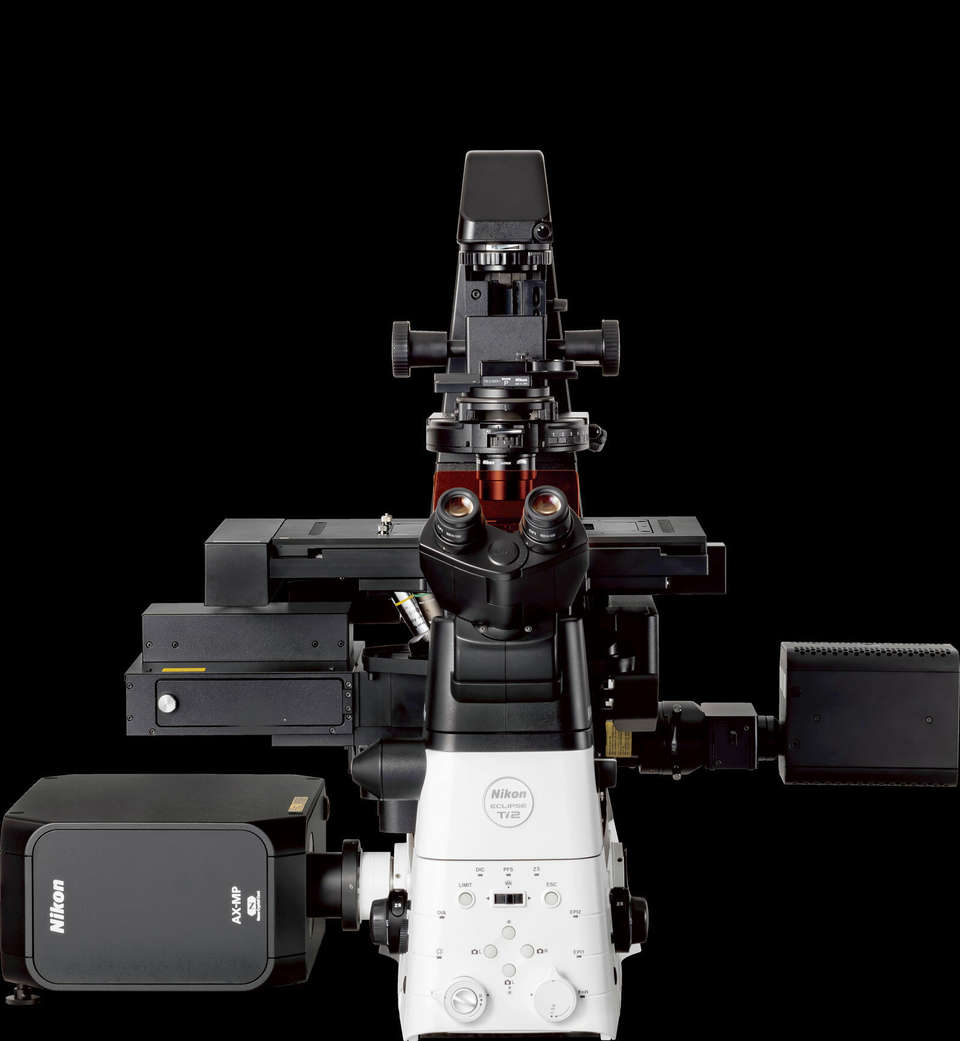

AX R MP亦可适配Ti2倒置显微镜

样品外周充裕空间

载物台与显微镜相互独立，以保证物镜下方有足够大的空间。为不同观察用途提供两种机身支架。门式支架前后方向拓展了更多空间，立柱式支架左右方向拓展了更多空间。

搭配龙门支架的
AX-FNGP

搭配单支架的
AX-FNSP

为活体显微镜打造的系统

为能实现活体成像的最大性能与灵活性，我们对AX R MP进行了彻底的设计。该系统反应快速且不减损图像质量，即使在最棘手的条件下也能提供可靠数据。借助独特的AX-FN显微镜镜座，空间变得更为宽裕，能够开展新的实验设计和样本观察。

观察舒适姿态的样品

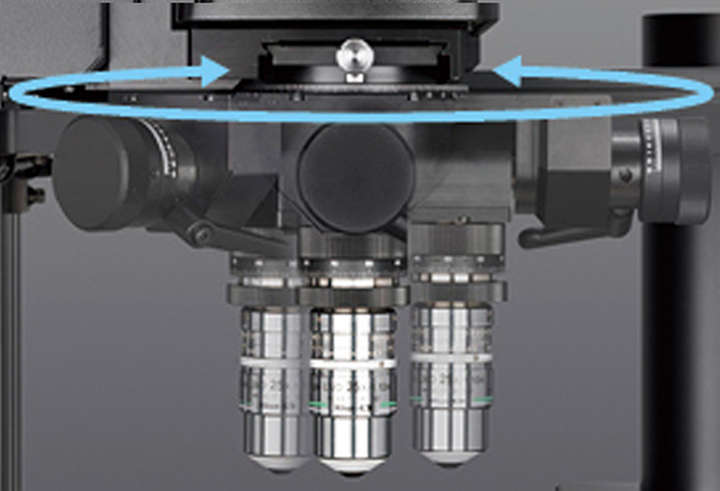

尼康开发了能调整物镜角度的新型CFI75旋转倾斜单物镜架。不用改变样品方向就能对样品进行横向及侧向观察，减小了样品负荷。Piezo Z装置（选配）允许高精度、高速Z轴成像。

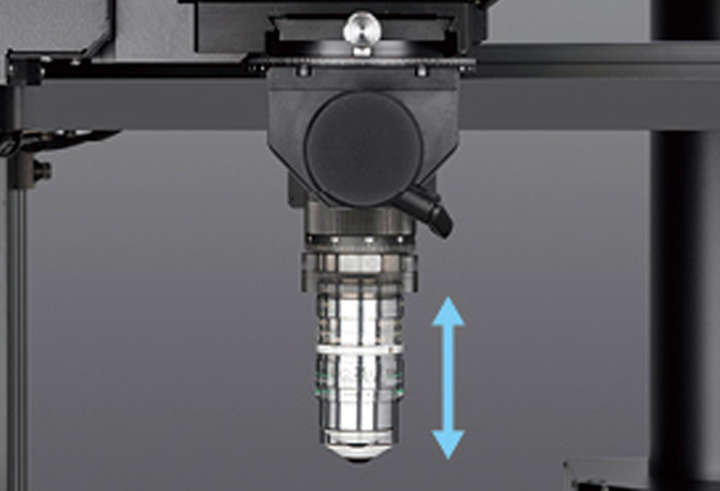

Z轴粗移（±3 mm）
Piezo Z装置行程：450 μm

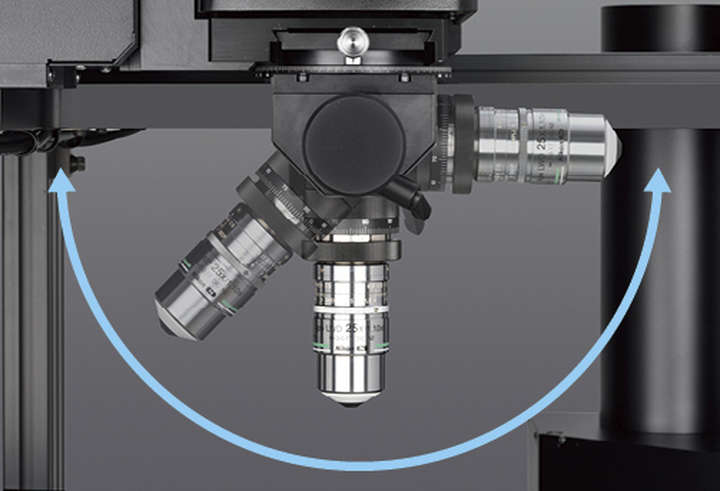

垂直旋转（±90°）

水平旋转（±100°）

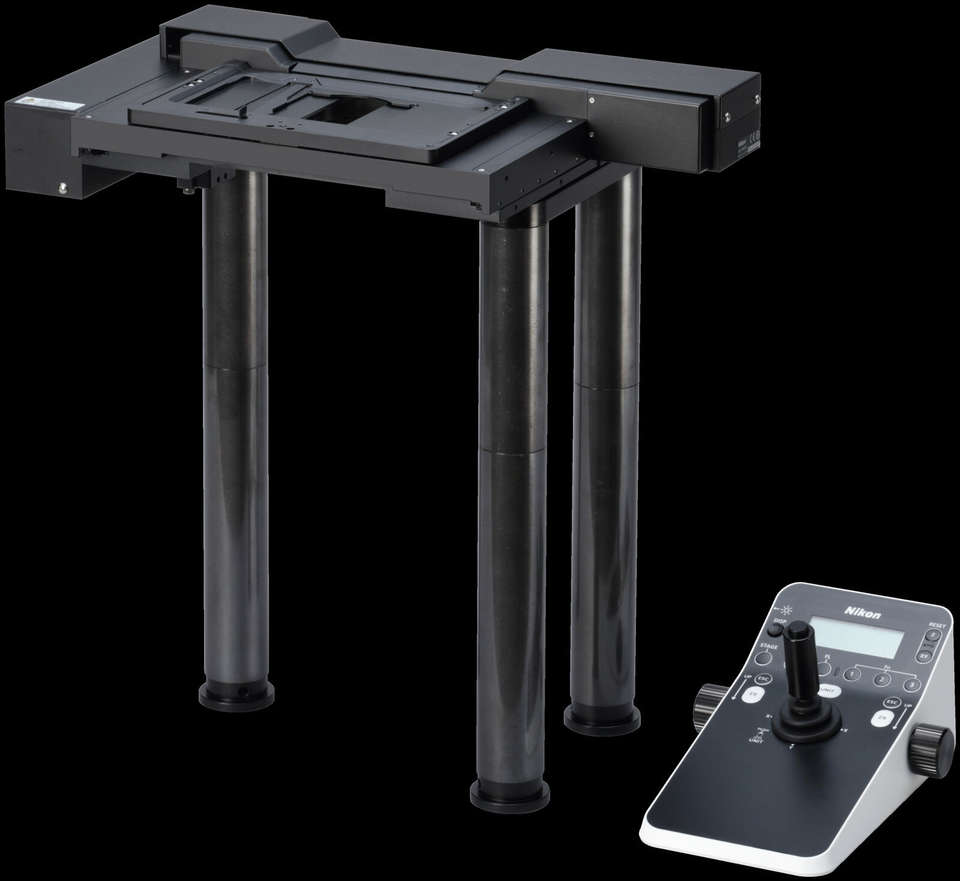

高精度样品定位

专用电动载物台能利用控制手柄在±34 mm（X）和±27 mm（Y）范围内实现组织切片和培养皿等样品的高精度移动。

支持可见光成像

AX R MP不仅支持红外激发亦可支持可见光激发成像。其可在一台显微镜上结合多光子成像和共聚焦成像。也可以使用两种不同的波长实现同步光刺激和成像。

斑马鱼胚胎血管
在用GFP和RFP标记的胚胎斑马鱼中
物镜：CFI75 Apochromat LWD 20XC W
照片来源：匹兹堡大学公共卫生研究生院人类遗传学系的Erika Dreikorn和Beth Roman博士

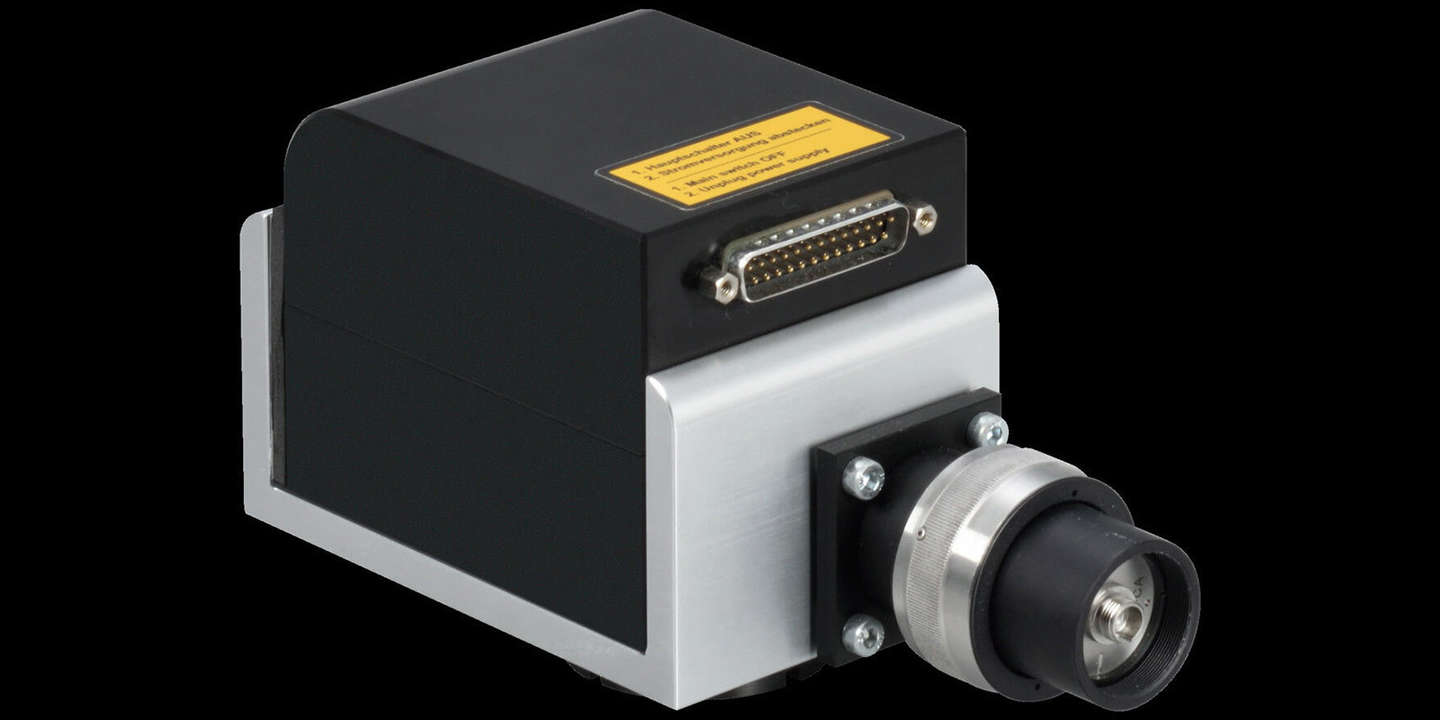

Opti-Microscan光刺激模块（选配）

兼容400至700 nm*波长光刺激，可实现同步可见光刺激与红外成像。刺激模式包括同步、顺次及手动刺激。

*受所用滤光块的限制。

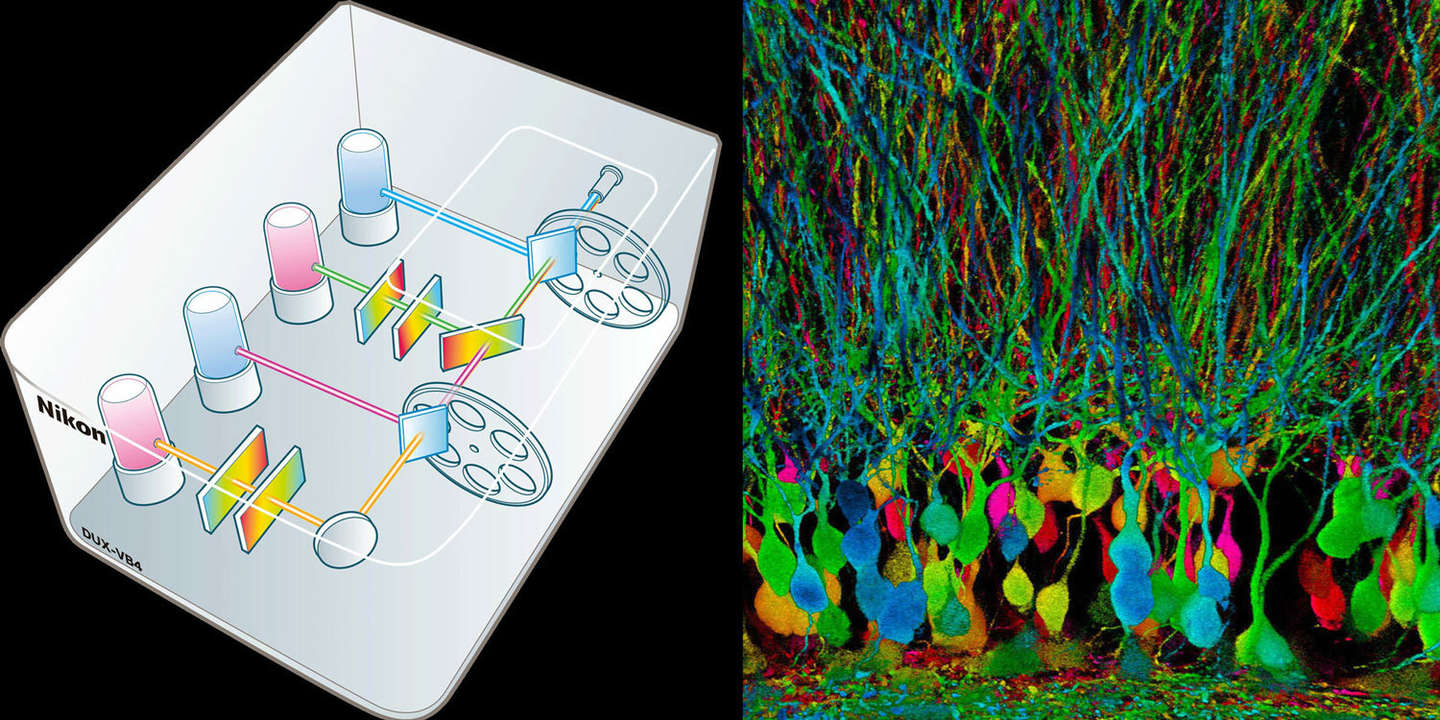

DUX-VB高灵敏度可见光探测器

DUX-VB中采用的LVF（线性渐变滤光片）可任意调节采集波段，可在400 nm至750 nm范围内连续调节检测波长。
可选择2至4个通道，且所有通道均可配置高灵敏度GaAsP PMT探测器。
